2.2 性能指標

2.3 運行環境

2.3.1  網絡與布線系統

考慮**企業的生產廠區分布情況，以及目前網絡布線的發展趨勢和從經濟效益角度出發，建議**公司采用結構化的綜合布線方式完成。

由于**目前有三個廠區，而且分布較遠，加上本系統對網絡的要求比較嚴格，因此本處較詳細的對目標網絡進行描述。

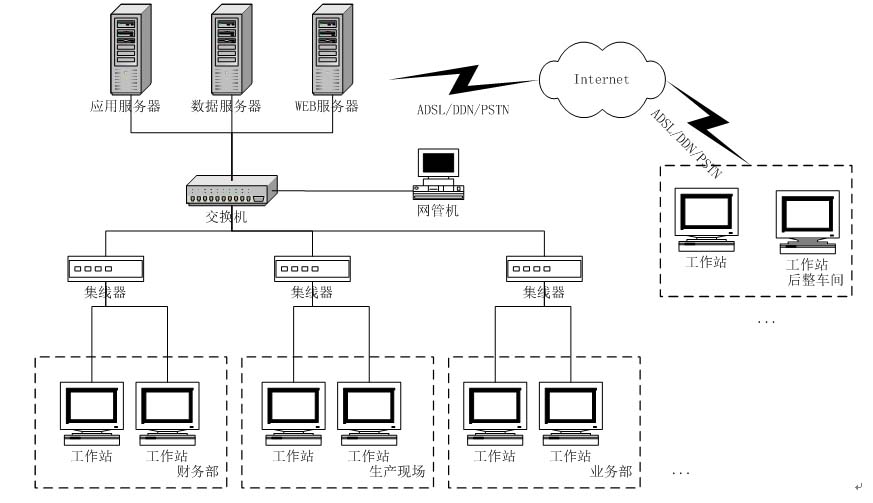

以下是網絡拓樸結構圖：

本系統考慮可擴展性及未來系統要求，在邏輯上設三臺服務器，分別是應用服務器、數據服務器、WEB服務器。三個服務器通過中心交換機與企業內部網絡（LAN）相連，中心交換機通過級聯與各個工作站連接在一起，組成本系統的硬件網絡環境。另外，內部網絡可以通過PSTN/ADSL/DDN等方式上聯接入Internet，提供外聯接口，各個其它車間可以通過Internet訪問本地服務器。

對于**公司的內部LAN系統，由于該公司目前基本不存在網絡線路，為考慮標準化和擴展的需要，建議采用綜合布線完成內部網絡的建設。

2.3.1.1     綜合布線的發展

要將某個企業的電腦聯成一個完整的網絡，首先需要的就是一套高質量的、可靠的網絡布線線路，以便將各電腦連接起來。其原因主要在于網絡在工作時其主要的故障并不是出在電腦本身，而恰恰是看起來并不起眼的各類連接線，這些線路由于穿越的距離比較長、環境比較復雜，因此在長時間工作時常常會出現因振動、灰塵、氧化、潮氣、鼠蟲等多種原因造成斷裂、接觸不良、阻抗增加等故障，而導致電腦聯網故障。

正是為了能解決上述各類問題，結構化的布線系統(PDS)就應運而生了。它通過嚴密的科學研究，并形成一套標準的、規范化的技術標準與產品標準

2.3.1.2     綜合布線系統一般性介紹

作為一套完整的綜合布線系統，其具有如下一系列優點：

Ø 兼容性好

PDS是一套全開放式的布線系統，它可以將不同的廠商、不同類型設備、不同的傳輸介質與協議全部轉換成采用標準的屏蔽或非屏蔽雙絞線傳輸。

Ø 靈活性強

PDS布線系統的部件的通用性與互換性極佳，可在一套網絡內支持絕大多數局域網絡、廣域網絡、電話與傳真、UNIX終端、串行通訊、視頻會議等復雜應用；系統組網也可靈活多樣，一個系統內各部門即可獨立組網又方便互聯。

Ø 可靠性高

PDS系統采用高品質的標準材料，采用基于接插件的快速連接方式構成一套高標準信息通道；布線系統各類元件的設計、生產、測試均有嚴格的標準，以保證其優秀的電氣性能與一致性。

Ø 技術先進

PDS具有極富彈性的布線概念，可十分快捷、簡便、無損的改變系統布線路由，因而可適合完全不同的場合。

Ø 經濟性好

雖然PDS系統的一次性投資費用相對較高，但單純的從初期投資考查其經濟性是不科學的，必須按整個壽命周期內的總費用分析才能得到科學的結論，根據統計：信息網絡的費用結構如下：

n 運行費用占50%，包括運行維護費用

n 變更費用占25%，包括系統更改、設備搬遷等

n 結構費占11%，主要包括信息網絡初期投資

n 其它費用占14%

由以上結果看出網絡初期投資在整個網絡運行費用中僅占很小的部分，但它卻可以大降低運行維護費用及系統變更費用。

PDS正是具備上述所有優點的專業布線系統。正是由于其兼容性、靈和性、可靠性俱佳，在整個系統使用壽命內(15年)，無論是改變網絡結構、設備、線路路由、變更設備位置等工作，只需做簡單的跳線管理即可，幾乎不再產生額外費用，長期經濟性極好。

2.3.1.3     綜合布線系統的基本構成

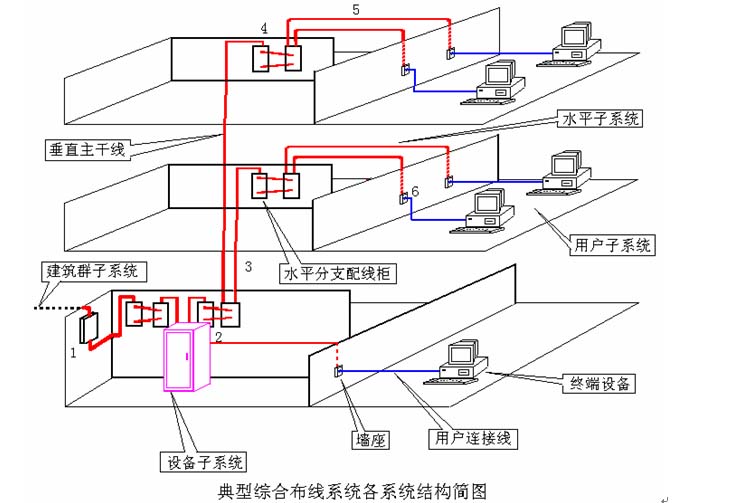

根據布線系統的建議，綜合布線系統可劃分為工作區子系統、水平子系統、管理子系統、垂直子系統和樓群子系統6大子系統構成，以下是構成圖：

1．建筑群子系統

建筑群子系統將一個建筑物中的電纜延伸到建筑群的另外一些建筑物中的通信設備的裝置上，它是整個布線系統中的一部分(包括傳輸介質)并支持提供樓群之間通信設施所需的硬件，其中有導線電纜、光纜和防止有害電壓進入建筑物的電氣保護設備。

  2．設備室子系統

通常位于主機房?jī)?nèi)或附近，它使主干線經跳線架連接到各系統主機，設備布線子系統由設備間中的電纜，連接器和相關支撐硬件組成，它把公共系統設備的各種不同設備互連起來，并統一接入到接地點。

  3．垂直干線子系統

由連接設備間與各層配電間的干線電纜構成。干線子系統是整個建筑物綜合布線系統的主干部分，它提供建筑物的干線電纜/光纜的路由，它通常是在兩個單元之間，特別是在位于中央點的公共系統設備處，提供多個線路設施。

  4．樓層管理子系統

樓層管理子系統由配線間或設備間的配線區域，它采用交連和互連技術，十分容易地連接與管理其它子系統，管理點為連接其它子系統提供連接手段。

  5．水平干線子系統

由建筑物各層的管理子系統至各個工作區之間的電纜系統組成。水平布線子系統是整個布線系統中十分重要的一部分，其顯著特點是：水平布線子系統總是處在一個樓層上，并端接在信息插座上。

  6．工作區子系統

工作區是放置應用系統終端設備的地方。它由從終端設備連接到信息墻座的連線組成，它使用用戶連接軟線在終端設備與信息插座之間搭接。

由于綜合布線系統本身一個非常龐大的系統，在此需求書中只作一般描述，具體情況，可以另行起文描述。而本系統對網絡環境的基本要求是：采用10Base-T以太網和100Base-TX快速以太網混合的網絡體系結構。主干網采用100Base-TX快速以太網，中心交換機可采用企業級或部門部的Switch快速以太網交換機連接服務器和支干網集線器。支干網可采用100Base-T/10Base-T以太網，下聯共享式集線器與主干網交換機和工作站相連。

2.3.2  硬件環境

由于本系統采用C/S架構，服務器相對要求比較高，一方面由于系統數據量比較大，需要存儲的數據比較大，因此對硬盤要求有一定的容量，而且目標系統的工作站點數比較多，并行工作會比較多，因此要求CPU具有較好的浮點運算能力，最好采用專業服務器的浮點運算能力比較強的如PIII家族中的Xeon的大Cache的CPU，這會對系統提供強有力的支持。

理論上工作站只要完成對Microsoft98操作系統及更高的版本的安裝，硬件就基本達到要求。本系統對工作站硬件沒有什么特殊要求。

Ø  服務器

采用基于Intel處理器的X86工業標準的服務器。

CPU：不低于PIII600

內存：不少于256M

硬盤：不少于18G

Ø  工作站

采用基于Intel處理器的X86工業標準個人計算機。

CPU：不低于MMX233

內存：不少于64M

硬盤：不少于500M

2.3.3  軟件環境

本系統主要采用Microsoft系列操作系統和相關服務器。

Ø  應用服務器軟件

Microsoft Windows 2000 Server/Microsoft Windows 2000 Advance Server。

Ø  數據庫服務器軟件

Microsoft SQL Server 2000。

Ø  工作站系統軟件

Microsoft Windows 98/Windows2000 Professional/Windows 2000 Server。
